光谱分析仪 MS9740B 具有动态范围宽、分辨率高,且波长范围在600nm到1750nm之间扫描速度快的特点。它支持多模光纤输入,是制造和评估 850 nm 波段 VCSEL 模块的理想选择。
光谱分析仪MS9740B 在保持原有功能和性能的同时,将测量处理时间缩短了一半,同时克服了处理速度加快导致测量灵敏度下降的问题。
此外,它还保留了光有源器件(LD-模块、DF-LD、FP-LD、LED、PMD、WDM、光放大器、WDM 滤波器)的测量菜单屏幕,用于评估器件。它支持关键评估项目的一次性测量,例如光学中心波长、电平、光信噪比、频谱宽度等,并将结果显示在一个屏幕上。
日本Anritsu(安立) 成立于 1895 年,同年 Marconi 成功展示了上等的无线电报技术。安立公司的发展追溯了现代通信的出现,其历史与信息和通信网络的发展并行不悖。
【光谱分析仪 — MS9740B】

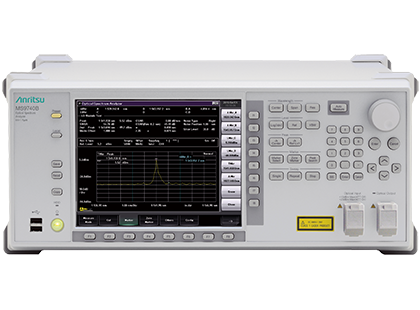

产品图片
产品特征
■ 优秀的性价比
■ 30pm的最小分辨率带宽
■ 一台对应单模光纤、多模光纤
■ 功耗低(75VA)、 重量轻(15kg以下)
■ 针对评估光有源器件的专用应用软件
■ 60 dB的动态范围性能(距离峰值波长0.4nm)
■ 无源器件测量速度0.2秒以下(5nm)、解析时间短
主要性能和规格
型号 | MS9740B (单模光纤) | MS9740B-009 (多模光纤) |
波长测量范围 | 600 nm to 1750 nm | |
波长精度 | ±20pm(1520nm~1620nm,分解能:0.03 to 0.2nm),±100pm(1520nm~1620nm,分解能:0.5nm 1.0nm) | ±50pm(1530 nm to 1570 nm),±100pm(1530 nm to 1570 nm) |
波长稳定度 | ±5 pm | |
设置分辨率 | 0.03,0.05,0.07,0.1,0.20.5,1.0 nm 0.07, 0.1, 0.2, 0.5, 1.0 nm | 0.07,0.1,0.20.5,1.0 nm 0.07, 0.1, 0.2, 0.5, 1.0 nm |
动态范围 | 高动态范围: 70dB(距离峰值波长1nm), 60dB(距离峰值波长 0.4 nm), 42dB(距离峰值波长0.2 nm), [波长: 1550 nm分辨率:0.05 nm,光衰:Off,20°~30℃] | 高动态范围: 70dB(距离峰值波长1nm,20°to 30°℃), 60dB(距离峰值波长 0.5 nm,20°to 30°℃), 65dB(距离峰值波长1nm,5°to45℃), 55dB(距离峰值波长 0.5 nm,5°to 45℃) |
普通动态范围: 62dB(距离峰值波长1nm), 58dB(距离峰值波长0.4 nm), 42dB(距离峰值波长0.2 nm), [波长: 1550 nm,分辨率:0.05 nm,光衰:Off20°~30℃] | 普通动态范围: 62dB(距离峰值波长1nm,20°to30℃) , 58dB(距离峰值波长 0.5 nm,20°to 30°℃), 57dB(距离峰值波长1nm,5°to45°℃), 53dB(距离峰值波长 0.5 nm,5°to 45°℃) | |
扫描速度 | ≤0.2sec.(span:5nm,分辨率0.1nm),≤0.3s(Span:500 nm) | |
[VBW=10kHz普通动态范围模式中心波长 1550nm(Span:5nm)1200 nm(Span: 500 nm)从扫描开始到结束,无光输入,采样点:501] | ||
VBW设置 | 1 MHz, 100 kHz, 10 kHz, 2 kHz,1 kHz Fast1kHz,200 Hz Fast,200 Hz,100 Hz,10Hz | |
尺寸·重量 | 426(W)x177(H)x350(D)mm(不包括保护装置),15.0kg(不含选件) |
应用领域
• WDM信号测试
• TO-CAN器件测试
• EDFA性能分析测试
• 调制光和脉冲光测试
• 光收发模块的发射光谱测试
• 有源和无源光器件的光谱特性测试
看上面的产品,功能强劲!
看产品的造型,高端大气!
(大家快回来,别误会,小编不是卖洗发水的)
